电脑绣花机构成和工作原理介绍

编辑:小领 发布时间:2018-07-28 浏览人气:0

今天,丽绣坊给大家介绍一下电脑绣花机构成和工作原理。

电脑绣花机构成和工作原理介绍

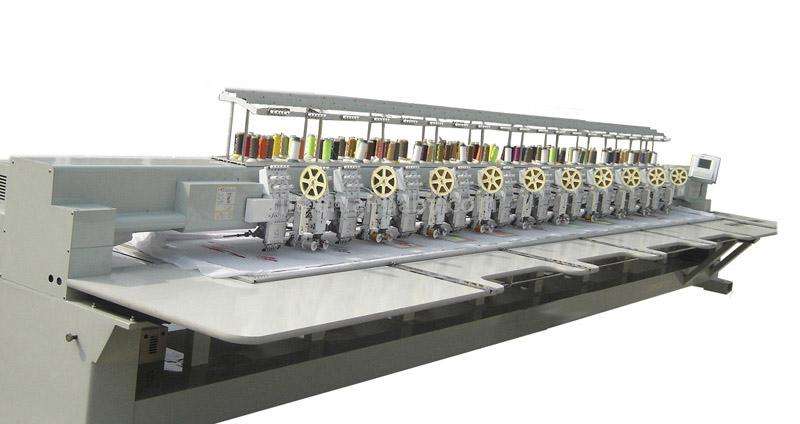

电脑绣花机主要由机械系统、传动系统、电控系统三大部分组成。机械系统主要由机架部件、箱体部件、刺步机构、挑线机构、换色机构、夹线机构、绣花框部件、手拉开关箱部件等组成,传动系统的主电机分为伺服电机和变频电机,目前国产绣花机伺服采用的大多数是大豪伺服系统。

比如:为保证绣花精度,主电机带有电磁刹车装置。主电机通过同步齿形带带动下轴,下轴通过链轮传动上轴,上轴带动刺布机构和挑线机构运动,下轴又通过锥齿轮传动旋梭及剪线机构运动,从而完成绣花机底线和面线的锁套,在织物上形成绣花线迹。

绣花机的具体工作原理。

先用刺绣CAD制版,生成样版后,将载有刺绣程序及花样的盘片先后分别放入电脑磁盘驱动器中,在程序控制下,电脑将花样坐标值换成与绷框X、Y方向位移量量相当之电信号,送到X、Y、Z单片机系统进行电机升降速处理后,输出三相六拍号,线电机的功放箱进行功率放大,红色支X、Y步进电机,带动绷框完成X、Y间的进给运动;同时驱动Z步进电机,带动机针作上下运动,从而使刺绣连续地进行下去。

Z步进电机通过同步齿形带等驱动机头传动机构旋转,机头的特定机构使引线机构和机针带头着面线作出、下运动,穿刺面料;钩线机构中的旋梭旋转,使面线绕过藏有底线梭壳;挑线机构运动,输送面线,收紧线迹,准备下一个线迹的面线线段。X、Y步进电机通过同步齿形带等机构带动绸框和面料作平面运动。将面料上每个待绣线迹点送往机针刺绣,机针上下运动的速度与绷框移动的方向、移动量以及移动速度的协调配合运动,使面线和底线绞合,在面料上作出双线锁式线迹。当刺绣连续地进行下去,完成花样的电脑刺绣
